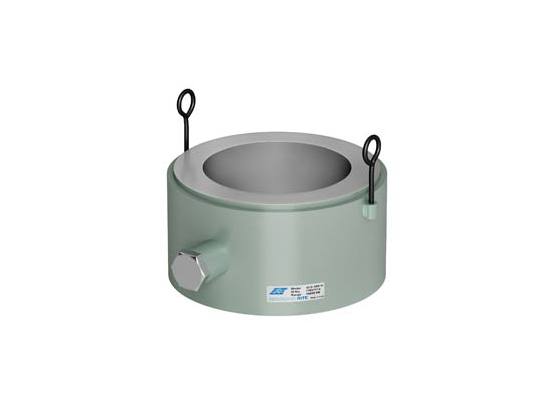

Cellule de charge à jauge de contrainte résistive pour boulon d’ancrage

Le capteur à haute capacité STDELC-30S-H à trou central est similaire au modèle STDELC-30S. La cellule de charge d’une capacité supérieure à 5000 kN se compose d’un élément en acier inoxydable à haute résistance avec seize jauges de contrainte de 350 Ohm, câblées pour former un pont de 1400 Ohm. Les modèles 3500/185 et 5000/202 sont soudés par faisceau d’électrons.

Référence : STDELC-30S-H

  • Cellule de charge à jauge de contrainte résistive pour boulon d’ancrage

CARACTÉRISTIQUES PRINCIPALES :

Capacité (kN)/ ID {mm) : 3500/185, 5000/202, 7500 /227, 10000/210, à préciser
Seuil : 120% de la capacité max
Non-linéarité : ± 1 % fs (± 0.5 % fs si disponible)
Sortie : 1.5 mV/V ± 20 %
Excitation : 10 V DC (max. 20 V DC)
Limite de température : -20 à 80°C
Câble de connexion :  Quatre noyaux blindés de 5 m de long, à préciser
