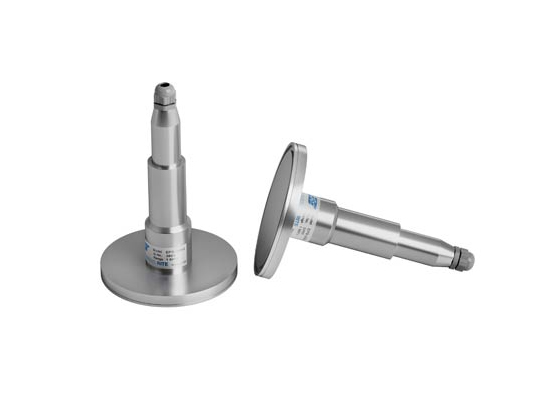

Cellule de pression «jackout»

La cellule de pression du vérin STDEPS-30V-J est conçue pour mesurer les contraintes à la base des dalles, parois et murs, etc. Il est composé d’un mince diaphragme rond et plat en acier inoxydable soudé par faisceau d’électrons à une plaque arrière épaisse et rigide. Un capteur de pression à fil vibrant est soudé par faisceau d’électrons concentrique avec la plaque arrière. La cavité à l’intérieur du capteur est remplie de fluide désaéré.

Référence : STDEPS-30V-J

  • Cellule de pression «jackout»

CARACTÉRISTIQUES PRINCIPALES :

Capacité (m) : 0.5, 1.0, 2.0, 3.5, 5.0, à préciser
Précision : ± 0.5 % fs standard et ± 0.1 % fs optionnel
Seuil : 150 % de capacité max
Limite de température : – 20 à 80°C
Thermistance : YSI 44005 ou équivalent
Taille (mm) : 125 Ø x 190 h 200 Ø x 190 h standard
