Oscilloscope numérique

Référence : STDP1245

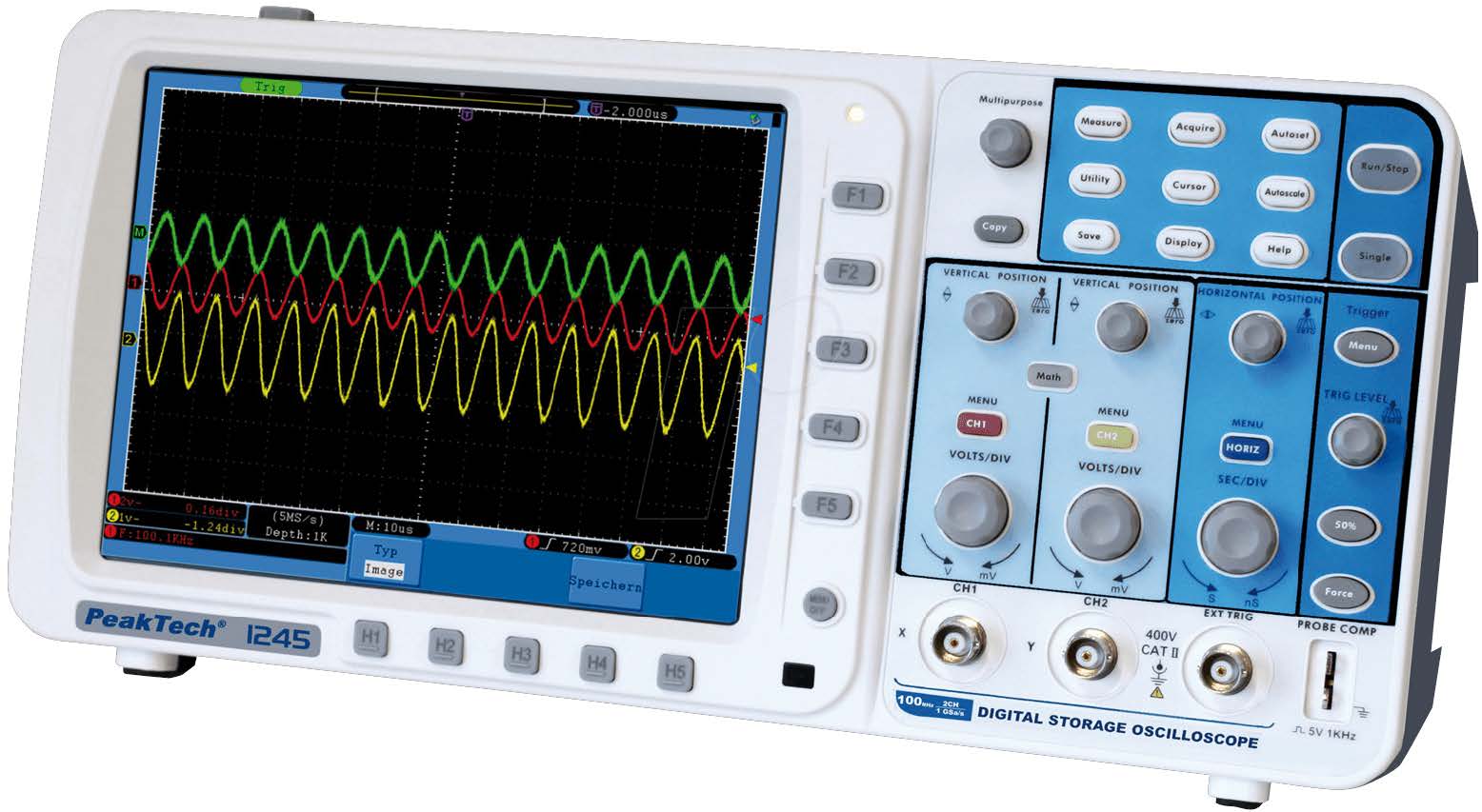

  • OSCILLOSCOPE NUMERIQUE

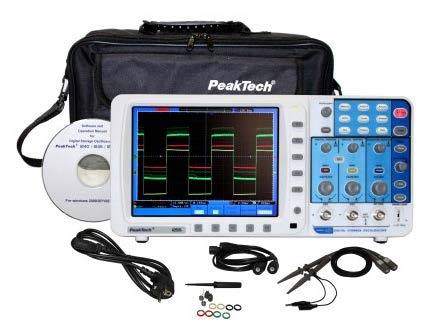

  • OSCILLOSCOPE NUMERIQUE ACCESSOIRES

CARACTÉRISTIQUES PRINCIPALES :

Oscilloscope à mémoire numérique de la dernière génération avec écran couleur haute résolution, rétroéclairage, bande passante et taux de mesure élevés, sortie VGA, mémoire interne importante, connecteur USB et connexion LAN pour intégration dans les réseaux.

  • Ecran couleur TFT haute résolution avec 800 x 600 pixels et 65 536 couleurs
  • Connecteur USB pour le transfert de données en temps réel ou la lecture de la mémoire interne
  • Mémorisation des valeurs mesurées et graphiques directement sur la clé USB possible
  • Sortie VGA pour connecter un moniteur externe
  • Fonction de réglages automatiques et de calibrage automatique pour un fonctionnement convivial
  • Connecteur LAN pour un accès à distance par le réseau
  • Mémoire interne de 10 millions points par canal ou 15 formes d’onde
  • 20 modes de mesure automatiques et fonction FFT
  • Fonction RÉUSSITE / ÉCHEC
  • Sécurité : EN 61010-1 ; CAT II

CARACTÉRISTIQUES TECHNIQUES :

■ Largeur de bande : 100 MHz
■ Affichage : 20 cm (8″) TFT avec 65 536 couleurs
■ Résolution : 800 x 600 pixels
■ Canaux : 2 CH

Saisie de la valeur mesurée
■ Mode de mesure : normale / détection de pic / valeur moyenne
■ Taux d’échantillonnage par canal : 500 MSa/s

Entrée
■ Couplage d’entrée : c.a. / c.c. / GND
■ Impédance d’entrée : 1 mohm +/- 2 % en parallèle avec 15 pF +/- 5 pF
■ Tension d’entrée max. : 400 V c.c. ou c.a. càc

Partie verticale
■ Sensibilité verticale : 2 mV – 10 V / facteur d’échelle / div.
■ Temps de montée : < 3,5 ns
■ Précision c.c. : +/- 3 %
■ Résolutions verticales : 8 bits (2 CH simultanément)

Partie horizontale
■ échelle horizontale : 2 ns – 100 s/facteur d’échelle/div
■ Plage de mesure : 0,5 ns – 250 s/S

Partie déclenchement
■ Type de déclenchement : Edge / Vidéo / Pulse / Slope
■ Mode de déclenchement : Auto, Normal, Simple
■ Couplage de déclenchement : c.c., c.a., LF, HF

Fonctions de mesure
■ 20 mesures automatiques : crête à crête, cycle RMS, Vmax, Vmin, Vtop, Vbase, Vamp dépassement, préaccentuation, temps de montée, temps de chute, +largeur, -largeur, +fonctionnement, -fonctionnement, retard A-> B (montant) retard A-> B (chute), fréquence, période, min, max
■ Différence de phase : +/- 3°

Mémoire
■ Mémoire : 10 000 000 points/canal

SPÉCIFICATIONS GÉNÉRALES :

■ Interfaces : USB, VGA, LAN
■ Tension de fonctionnement : 100 ~ 240 V c.a. eff / 50 / 60 Hz
■ Dimensions (l x H x P) : 340 x 155 x 70 mm
■ Poids : 1,8 kg

ACCESSOIRES INCLUS DANS LA FOURNITURE :

■ 2 x Câbles BNC ;
■ 1 x Câble USB ;
■ 1 x Logiciel sur CD/USB pour les systèmes d’exploitation Windows ;
■ 1 x Câble d’alimentation ;
■ 2 x Sondes ;
■ 1 x Coffret + 1 x notice d’utilisation en français
