Panneau distributeur 2 voies

Référence : STDMS342-01

  • PANNEAU DISTRIBUTEUR 2 VOIES

CARACTÉRISTIQUES PRINCIPALES :

TABLEAU DISTRIBUTEUR D’EAU PRESSURISEE À 2 VOIES POUR FONCTIONNEMENT AVEC UNE CELLULE TRIAXIALE

Ce panneau est conçu pour répartir la pression d’eau utilisée pour les essais triaxiaux automatiques et semi-automatiques, permettant de générer de 2 voies de pression constante indépendantes nécessaires au bon fonctionnement d’une cellule triaxiale.

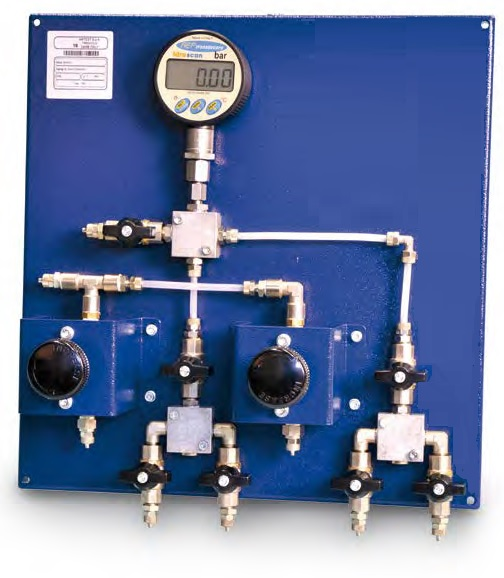

Il est essentiellement constitué de deux lignes sous pression intégrant 2 régulateurs de pression haute précision, 7 vannes quart de tour à volume constant montées sur blocs distributeurs, ainsi qu’un capteur de pression digital à affichage numérique de résolution 1 kPa.

Pour que le dispositif soit fonctionnel, il nécessite que le panneau soit associé d’une part à un jeu de 2 cylindres interface air/eau (réf : STDMS350N) assurant la transmission de la pression de l’air régulé à celle de l’eau du circuit triaxial, et d’autre part à un dispositif constitué d’un compresseur d’air (réf : STDMV207), d’un filtre performant (réf : STDMSS355-01) et d’une source d’eau désaérée à la pression atmosphérique grâce à un réservoir désaérateur (réf : STDMS355) relié à une pompe à vide (réf : STDMV205) avec ses accessoires.
– Panneau support en acier peint.
– Dimensions : 416 x 430 x 181 mm
– Poids : environ 10 kg.
