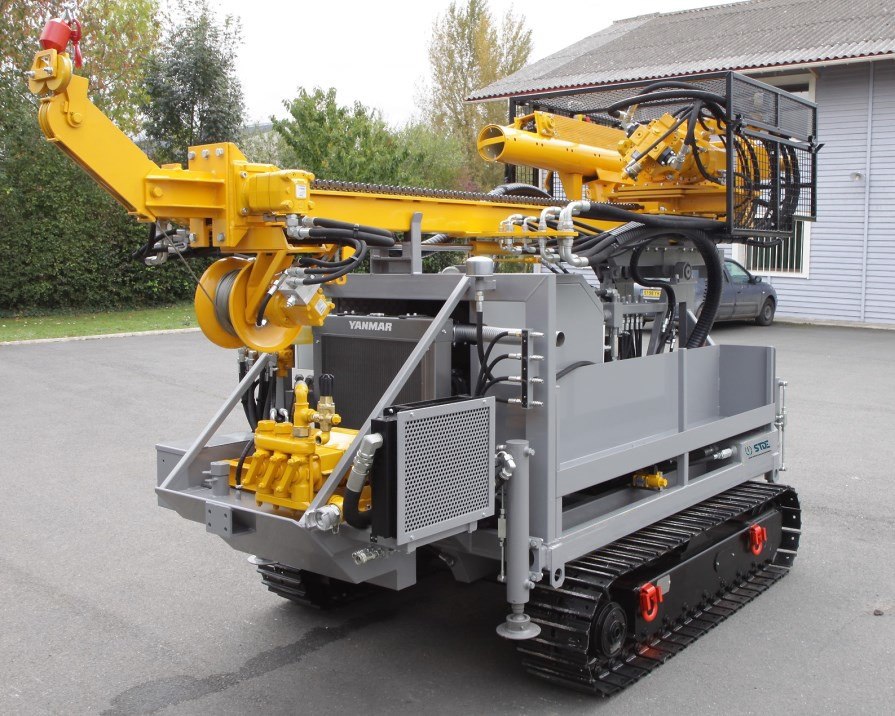

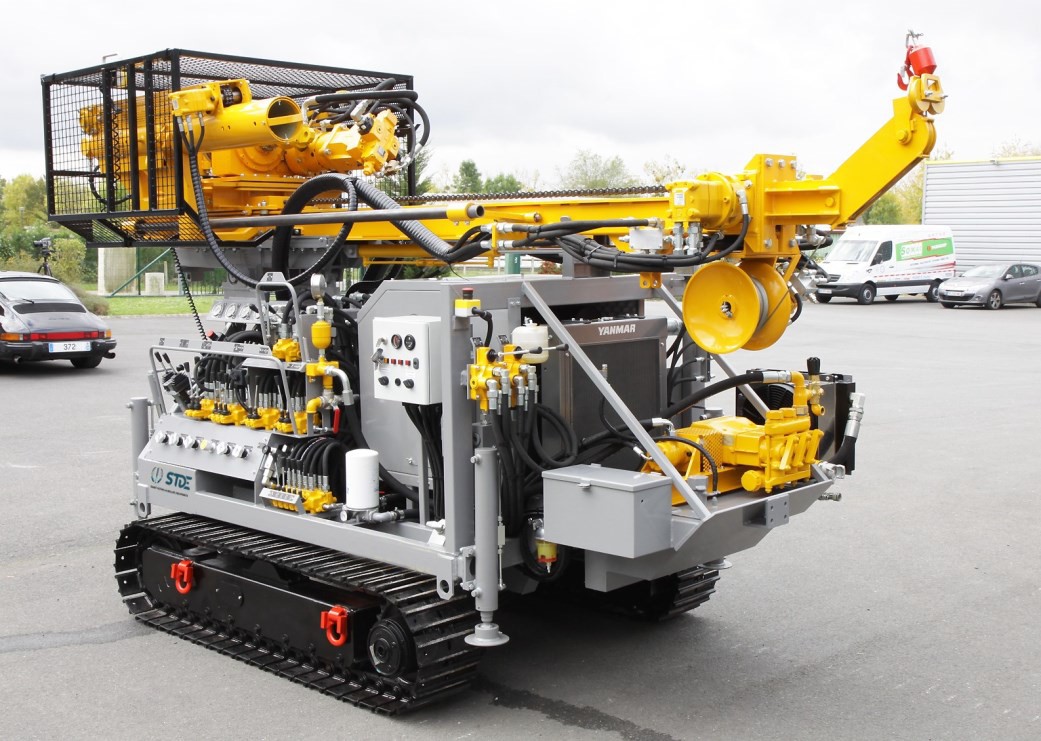

Machine géotechnique SD 250-70

  • MACHINE GEOTECHNIQUE SD 250-70
  • MACHINE GEOTECHNIQUE SD 250-70
  • MACHINE GEOTECHNIQUE SD 250-70

CARACTÉRISTIQUES PRINCIPALES :

TETE DE ROTATION/ROTOPERCUSSION :

  • 1 moteur à cylindrée variable
  • 2 réducteurs
  • 1 touret d’injection King suspendu
  • 1 arbre de roto percussion DF 60 / R38
  • 1 marteau hydraulique 220 joules, 950 cps/min avec frappe au retrait
  • Performances : 355 m/kg à 120 T/min – 70 m/kg à 600 T/min

CAGE DE SÉCURITÉ « UFCMF » EN 16228 :

  • Cage fermée : toutes fonctions à 100 %
  • Cage ouverte : Rotation et Translation en mode dégradée
  • Porte de la cage en 2 parties avec capteurs associés

FREIN DE TIGES :

  • Simple, ouverture de 32 à 220 mm
  • Plaque de guidage au choix
  • Pression de serrage de 0 à 20 T avec Manomètre de contrôle

GROUPE DE POMPAGE :

  • Type GAMA 80 à boulets,
  • Entrainé hydrauliquement
  • 80 l/min max à 35 bar
    * Gama 160 : 160 l/min à 30 bar (option)

MAT DE FORAGE :

  • Course utile 2.50 m, éléments de 2 m
  • Longueur HT 5.20 m avec FT
  • Translation par moteur/frein et double chaine simple
  • Poussée et traction : 48 kN
  • Relevage du mât par vérin hydraulique
  • Monte et baisse hydraulique de 500 mm
  • Vérin de détubage, force de traction de 8 T

GROUPE DE PUISSANCE HYDRAULIQUE :

  • Moteur DIESEL Yanmar de 70 cv à 2500 T/min (FAP)
  • Capotage insonorisant
  • Pompe de rotation : à pistons, circuit fermé
  • Autres pompes : à engrenages
  • Aéroréfrigérant 12 V à commande manuelle

OPTIONS :
* EXTENSION DE MAT
*EFFACEMENT de la tête
*FREIN DE TIGE DOUBLE : de 220 à 440 mm
*CLE de déblocage, par vérin hydraulique
* AUTRES TETES DE ROTATION
* AUTRES POMPES D INJECTIONS
* AUTRES Ø FREINS DE TIGES
* SYSTÈME SPT EMBARQUE

TREUILS (options)
*Treuil 1T, 1T5, 2T
*Treuil de manoeuvre à chute libre :
* 1,5 T, masse 500 Kg, 30m Ø 10 mm
* Treuil WL : 2 vitesses hydrauliques, 1T

RÉSERVOIR GO : 68 L

PUPITRE DE COMMANDES :

  • Dispositif de réglage sur : Trans, Rot, Pab, FT
  • Manomètres de contrôle sur fonctions : R, T, PB, FT
  • Commande par distributeurs manuels pour toutes les fonctions de forage
  • Commandes mixte pour le déplacement : radiocommandée et manuelle

CHENILLARD : Long : 1927mm, Larg 1530 mm, chenilles : 250 mm en caoutchouc

POIDS DE LA MACHINE : 3800 KG
