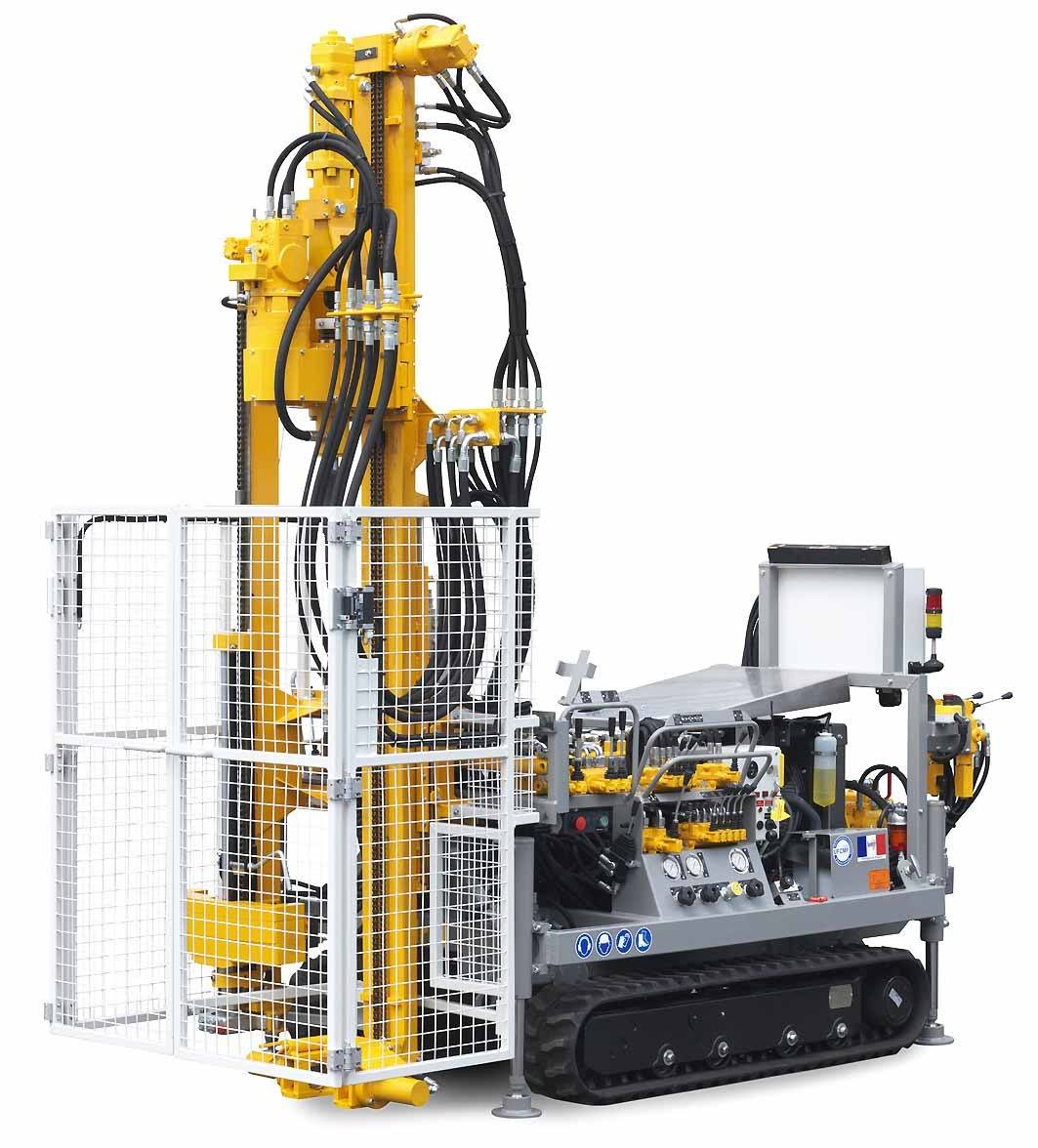

Machine géotechnique SD 90 COMBI

  • Machine géotechnique SD 90 COMBI

CARACTÉRISTIQUES PRINCIPALES :

TETE DE ROTO-PERCUSSION :

  • Moteur à cylindrée variable, 2 réducteurs
  • Arbre de roto-percussion double filetage, sortie R32
  • Touret suspendu
  • Marteau hydraulique 220 joules / 950 cps/min
  • Performances : Couple maxi : 175 m/kg à 100 T/min
  • Vitesse : de 0 à 300 T/min

CAGE DE SÉCURITÉ « UFCMF » EN 16228 :

  • Cage fermée : toutes fonctions à 100 %
  • Cage ouverte : Rotation et Translation en mode dégradé
  • Porte de la cage en 2 parties avec capteurs associés
  • Coup de poing d’arrêt d’urgence

FREIN DE TIGE :

  • Simple, ouverture de 32 à 180 mm
  • Plaque de guidage au choix

MAT DE FORAGE :

  • Longueur hors tout : 3.10 m
  • Translation par moteur/frein et double chaine simple
  • Course utile 1.80 m, éléments d’1.50 m
  • Poussée et traction : 18 Kn
  • 2 ème mât avec bâti de pénétration dynamique, mouton de 64 Kg, entrainement hydraulique avec vitesse de battage de 15 à 25 cps/min
  • Effacement hydraulique permettant l’utilisation du PDB dans l’axe de forage
  • Relevage des 2 mâts par vérins hydrauliques

GROUPE DE PUISSANCE HYDRAULIQUE :

  • Moteur DIESEL YANMAR de 36 cv à 3000 Tr/min,
  • Capotage casquette
  • 3 pompes hydrauliques d’engrenages
  • Aéroréfrigérant 12 volts

RÉSERVOIR GO : 60 l avec jauge électrique et décanteur primaire

PUPITRE DE COMMANDES :

  • Dispositif de réglage sur la translation
  • Manomètres de contrôle sur fonctions Rotation et translation
  • Commande par distributeurs manuels pour toutes les fonctions de forage
  • Commandes mixte pour le déplacement : radiocommandée et manuelle

CHENILLARD : Long : 1650 mm x larg. : 1300 mm x Chenille : 250 mm en caoutchouc

POIDS DE LA MACHINE STANDARD : 2450 KG
