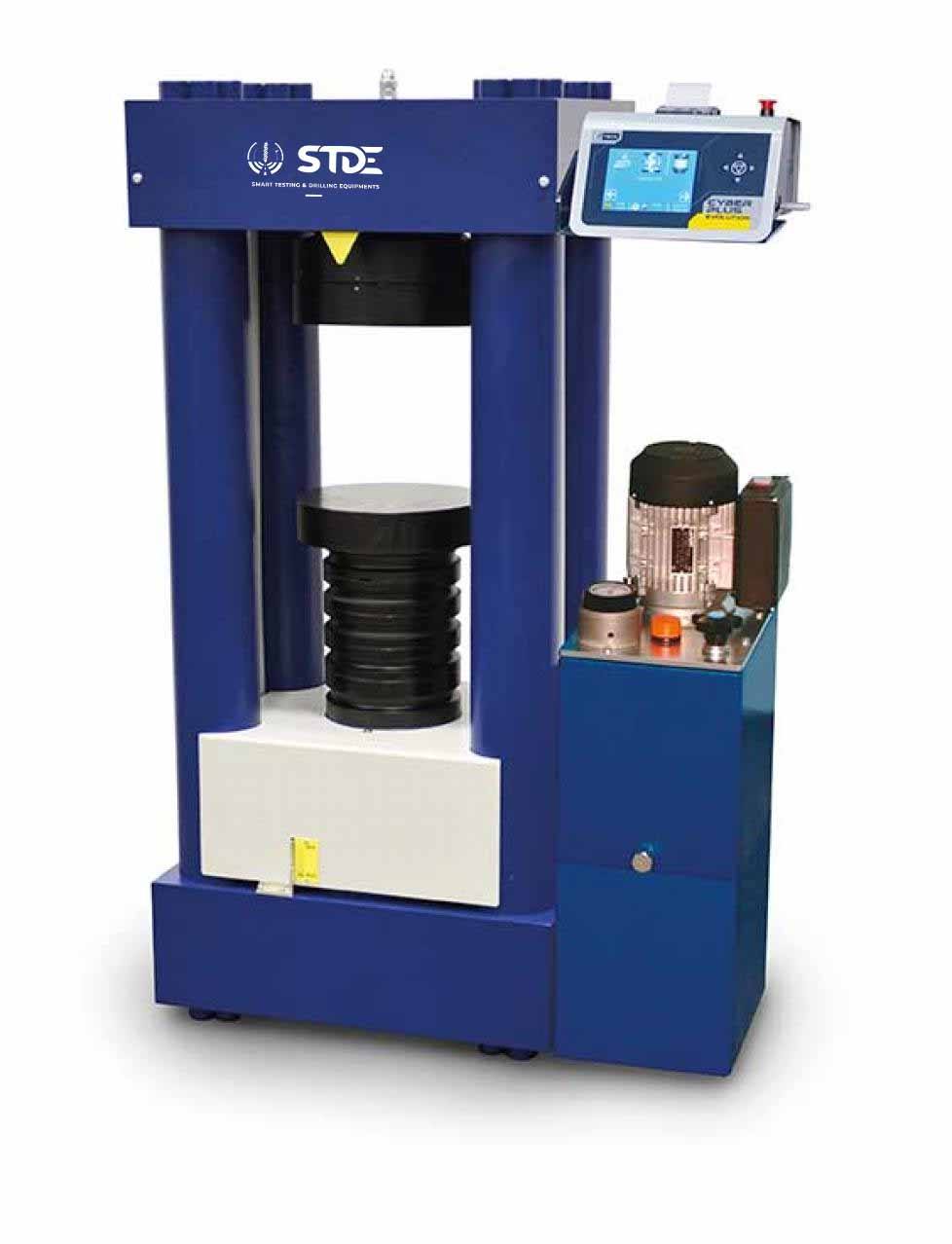

Machine de compression 4000 kN semi-automatique, Cyber-plus évolution – FOOTMETRE

Selon les normes : NF P18-411 |  ASTM C39 | BS 1610 | AASHTO T22 | EN ISO 13503-2

Référence : STDMC088-10N

  • STDMC088-10N - Machine de compression 4000 kN semi-automatique, Cyber-plus évolution

CARACTÉRISTIQUES PRINCIPALES :

PRESSE BETON 4000 KN HAUTE STABILITE ET HAUTE RIGIDITE, SEMI-AUTOMATIQUE, FOOTMETRE, CONFORME AUX NORMES EN 12390-4, NF P18-411, ASTM C39, AASHTO T22 ET BS 1881 :115

Machine d’essai haute stabilité semi-automatique footmètre nouvelle génération à cadencemètre électronique, de classe A, pour la compression d’éprouvettes cylindriques (jusqu’à Ø25xH50 cm) ou cubiques (jusqu’à 200 mm de côté) de bétons classiques et BHP, composée d’un bâti haute rigidité à 4 colonnes, d’un groupe hydraulique à pilotage manuel et d’une console de pilotage semi-automatique à écran tactile :

Bâti haute rigidité à 4 colonnes :
– Mesure de résistance par cellule de charge à jauge de contrainte de 400 à 4000 kN en Classe A pour les essais de compression.
– Espace d’essais avec plateaux de compression rectifiés (planéité à ± 0,03 mm) de Ø287 x 60 mm et de dureté 60 HRC, et usinage spécial du vérin et de la rotule qui permet :
* l’auto alignement du plateau supérieur
* un alignement des éléments
* une limitation du mouvement du plateau supérieur (évalués au moyen d’un corps d’épreuve avec jauges de déformation) conformément à la norme NF EN 12390-4.
– Dispositif d’arrêt immédiat du piston après la rupture de l’éprouvette ou à l’approche de sa course maximum afin d’éviter qu’il ne soit expulsé de son logement (sécurité de surcourse piston).
– Réserve d’huile hydraulique avec contrôle de niveau.
– Distance inter-plateaux max : 530 mm.
– Distance inter-colonnes : 340 mm
– Course du piston : environ 60 mm.
– Dimensions : environ 1200 x 900 x 1900 mm.
– Poids : environ 2900 kg.
Groupe Hydraulique à pilotage manuel :
– Groupe de pompage électrique multi-pistons à 3 éléments assurant un fonctionnement silencieux et continu à basse pression, avec pilotage manuel de la vitesse de montée en charge en KN/S.
– Puissance : 750 W.
– Alimentation électrique : 230V, monophasé, 50 Hz.
– Dimensions L x P x H : environ 420 x 290 x 1120 mm.
– Poids : environ 60 kg.
Console d’acquisition et de pilotage à écran tactile :
– Écran tactile couleur Haute Résolution ¼ VGA (5,7’’).
– Environnement Windows « Embedded », interface intuitive (icones).
– Visualisation de la charge en temps réel et de la durée d’essai.
– Affichage graphique de la courbe Force=f(temps).
– Mémorisation de la force maximale atteinte,
– Calcul de la résistance.
– Cadencemètre électronique avec affichage de l’écart en % entre le taux de charge souhaité et effectif (de -25% à +25%).
– Détection de rupture en fin d’essai.
– Entrée dans les essais de compression, flexion et fendage à partir d’icônes directement à l’écran.
– Mémorisation des types d’éprouvettes.
– Programme automatique d’étalonnage ou de vérification permettant une erreur d’exactitude relative inférieure à 1% et une erreur de répétabilité relative inférieure à 1%.
– 8 entrées analogiques pour liaisons avec différents capteurs.
– 2 sorties USB pour transfert des données.
– 1 prise ethernet permettant la mise à jour à distance.
– 1 port SD Card.
– 1 port RS232.
La presse est livrée sans cale, mais permet néanmoins de réaliser directement des essais sur les éprouvettes cylindriques Ø250 x H500 mm. Les essais sur les autres types d’éprouvettes nécessitent d’utiliser des cales d’espacement proposées en option.

RÉSISTANCE À LA COMPRESSION

NF P18-411 EN 772-1 ASTM C39 ASTM C140 AASHTO T22 ASTM C1314
