Contrôleur pression/volume

Référence : STDMS349

  • CONTRÔLEUR PRESSION - VOLUME

CARACTÉRISTIQUES PRINCIPALES :

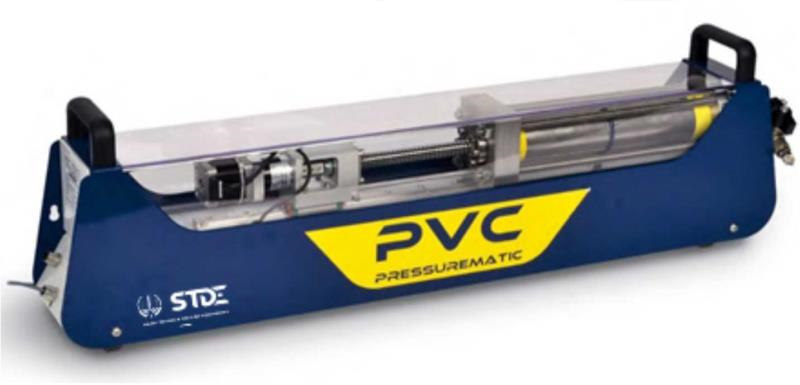

CONTRÔLEUR PRESSION/VOLUME
Les contrôleurs pression-volume permettent d’injecter des pressions précises tout en mesurant simultanément les variations de volume. Chaque cellule triaxiale est alors associée à 2 contrôleurs, l’un pour la pression de confinement et l’autre pour la contre pression. Chaque contrôleur est constitué d’une sorte de seringue poussant via un moteur pas à pas et une vis à billes le piston associé dans le réservoir rempli d’eau. La pression est régulée par un capteur situé en sortie du contrôleur et la régulation est interne. Chaque pas du moteur étant compté, les volumes entrant et sortant sont donc mesurés très précisément afin d’obtenir les variations de volume au sein de
l’échantillon. Chaque contrôleur est piloté individuellement par le système central de contrôle et d’acquisition.

CONSTRUCTION COMPACTE EN ACIER INOXYDABLE.
– Contrôle asservi de la pression en boucle fermée jusqu’à 3500 kPa avec une précision de 0,1 kPa.
– Précision de mesure de la pression : 0,25% de la pleine échelle.
– Résolution en pression : 0,001 kPa.
– Contrôle asservi du volume en boucle fermée jusqu’à 250 ml avec une précision de 0,0003 kPa.
– Résolution en volume : 0,0003 ml
– Vitesse maximum opérationnelle de changement de volume : 8 ml/s.
– Échelle graduée pour visualisation approximative du changement de volume.
– Pas d’air comprimé requis.
– Alimentation électrique directement par le système central de contrôle et d’acquisition
– Dimensions : 900 x 110 x 230 mm.
– Poids : environ 7 kg.

Accessoires nécessaires au bon fonctionnement des contrôleurs Pression/Volume, permettant
notamment de mesurer la pression de pore :
– Transducteur de pression interstitielle 2000 kPa avec conditionneur de signal (STDMS336-53)
– Bloc de désaération de l’eau (STDMS336-55)
– Electrovanne (STDMS349-10)
– Tableau distributeur d’eau à 3 voies (STDMS342-03)
