Machine d’essais de pliage et redressement de fers à béton selon les normes en iso 15630-1, EN ISO 7438, EN 10080 et ASTM A615

Référence : STDMH065N

  • Machine d'essais de pliage et redressement de fers à béton

CARACTÉRISTIQUES PRINCIPALES :

Cette machine est destinée au pliage et au redressement d’armatures en acier, en particulier les fers à béton, afin de contrôler que ces derniers présentent une ductilité suffisante pour les opérations de formage en conformité avec les normes EN ISO 15630-1, EN ISO 7438, EN 10080 et ASTM A615.
L’essai, consiste à chauffer l’éprouvette à 100 °C, puis de la maintenir à cette température ±10 ° C pendant une période d’au moins 1 heure, puis de la laisser refroidir à l’air calme jusqu’à la température ambiante.
Il s’agit ensuite de plier le fer à béton à un angle défini et éventuellement de le redresser en partie, en contrôlant si des fractures ou des fissures se produisent. Les angles de pliage et de redressage, le choix des mandrins et les distances entre les appuis sont à définir en fonction des caractéristiques de la barre (diamètre, type de surface et qualité de l’acier).

La machine peut réaliser essentiellement deux types d’essais :
– Pliage de l’éprouvette jusqu’à 90° et redressage à un minimum de 20°.
– Pliage à 180°.

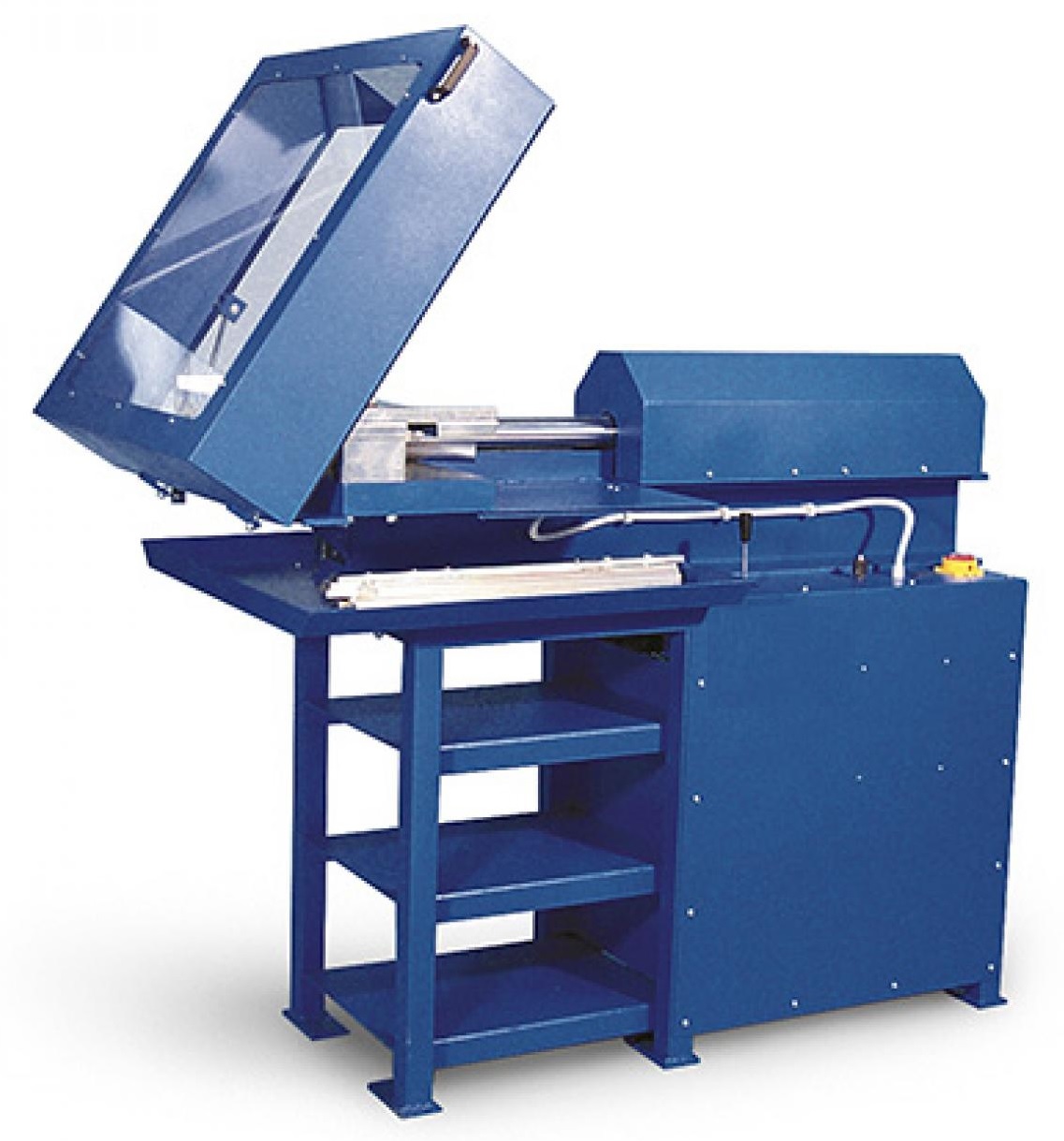

La machine est constituée essentiellement d’un vérin hydraulique avec tige et mandrin, monté horizontalement sur un banc qui supporte deux butées fixes. Les butées de Ø 50 mm et Ø 100 mm sont livrées avec la machine mais des mandrins et portemandrins doivent être commandés séparément en fonction du diamètre de la barre à tester, de la nature de sa surface et de la qualité de l’acier de fabrication.
Les mandrins de diamètre supérieur à 96 mm n’ont pas besoin de porte-mandrins, car ils s’adaptent directement sur la tige du vérin.
La norme ASTM A615 prévoit seulement des butées de Ø 100 mm et un pliage à 90°.
■ Charge maxi : 160 kN
■ Course maximum du vérin : 550 mm.
■ Vitesse du vérin ajustable entre 0 et 6 mm/s.
■ Alimentation électrique : 230 V, 1 ph, 50 Hz.
■ Puissance : 1500 W.
■ Dimensions : 1540 x 800 x 1300 mm.
■ Poids : environ 350 kg.
