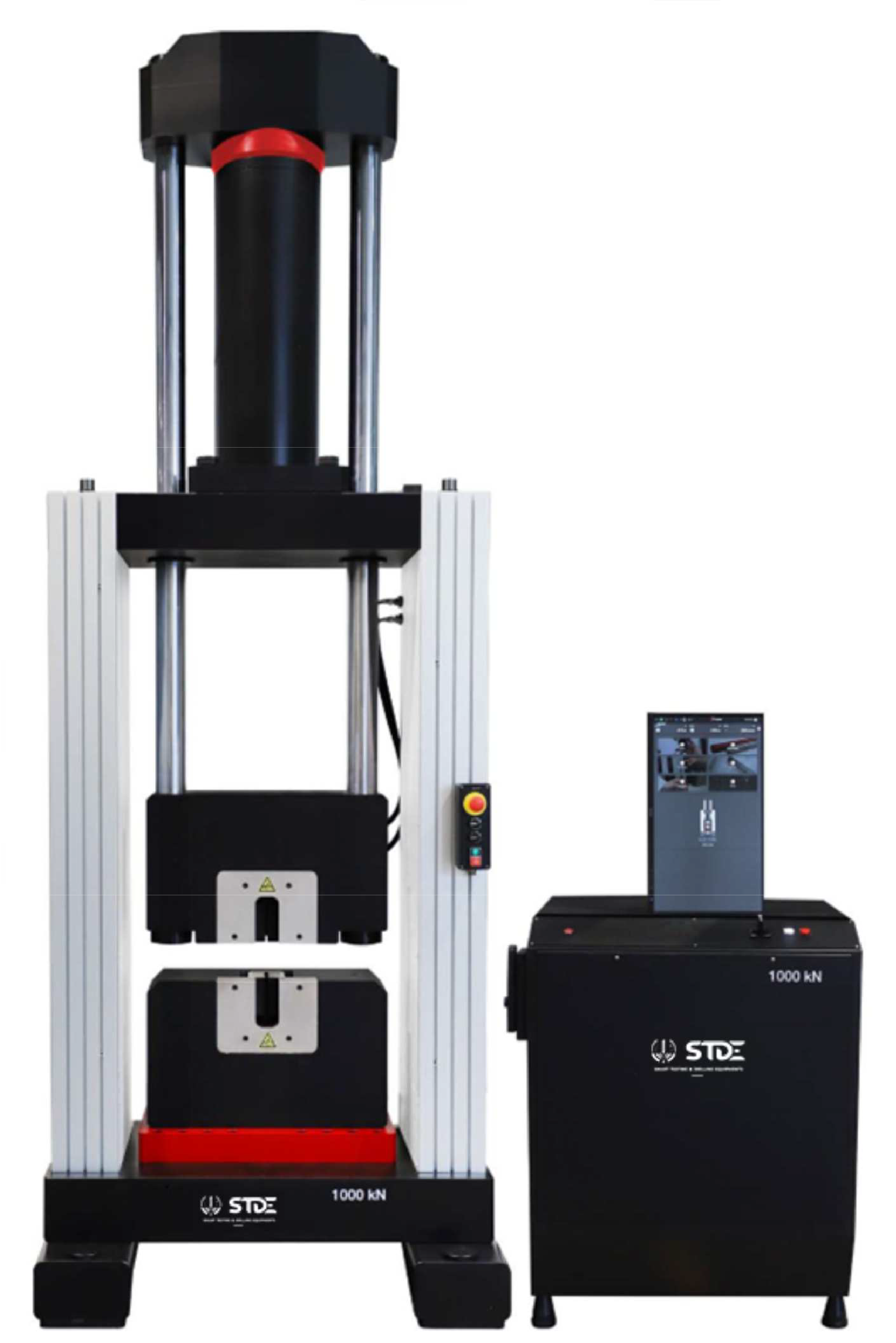

Machine d’essais universelle servo-hydraulique 1000 kn livrée complète avec ses accessoires spécifiques pour réaliser des essais de traction sur fers à béton et tubes en acier selon la norme EN 10002

Référence : STDHV41000C

  • MACHINE D’ESSAIS UNIVERSELLE SERVO-HYDRAULIQUE 1000 KN

CARACTÉRISTIQUES PRINCIPALES :

CARACTÉRISTIQUES TECHNIQUES GÉNÉRALES :
■ Cadre d’essais mécaniques à 4 colonnes haute rigidité de plus de 1000 kN.
■ Construction à 2 espaces d’essais avec vérin inversé double effet en partie haute.
■ Zone d’essais de traction en partie basse.
■ Acquisition/asservissement en boucle fermée par contrôleur numérique.
■ Entraînement par groupe hydraulique séparé avec régulation par servo-vanne MOOG.
■ Vitesse maximum de déplacement du piston : 150 mm/min
■ Course maximum du vérin : 500 mm
■ Distance mini et maxi entre mâchoires de traction : 100 à 600 mm
■ Espace de compression : environ 400 mm
■ Alimentation triphasée : 380 – 440 V
■ Dimensions :
■ Hauteur : 3400 mm en position mini à 3900 mm en position max.
■ Largeur : 1250 mm.
■ Profondeur : 1000 mm.
■ Poids : environ 5000 kg.

LA MACHINE EST LIVRÉE AVEC LES DISPOSITIFS ET ACCESSOIRES SUIVANTS :

  • 1 x Capteur de force HBM de 1000 KN (fonctionnement par cellule à jauges de contraint
  • 1 x Capteur de déplacement
  • 1 x Paire de mâchoires auto-serrantes à coins 1000 kN à pré-serrage et actionnement hydrauliques + jeux d’inserts permettant de réaliser des essais de traction sur éprouvettes rondes de diamètres 4 à 48 mm.
  • 1 x Extensomètre manuel renforcé à contact de type Clip-on spécialement conçu pour des essais de traction jusqu’à la rupture sur éprouvettes de type fers à béton.
  • 1 x PC à écran tactile 21,5’’ + Logiciel de pilotage en Français sous Windows permettant de réaliser des essais de traction et compression selon les normes EN10002, ISO6892 et ASTM E8M
  • 1 x Télécommande de contrôle/pilotage des essais
  • 1 x Système de protection des opérateurs conforme aux Directives CE
