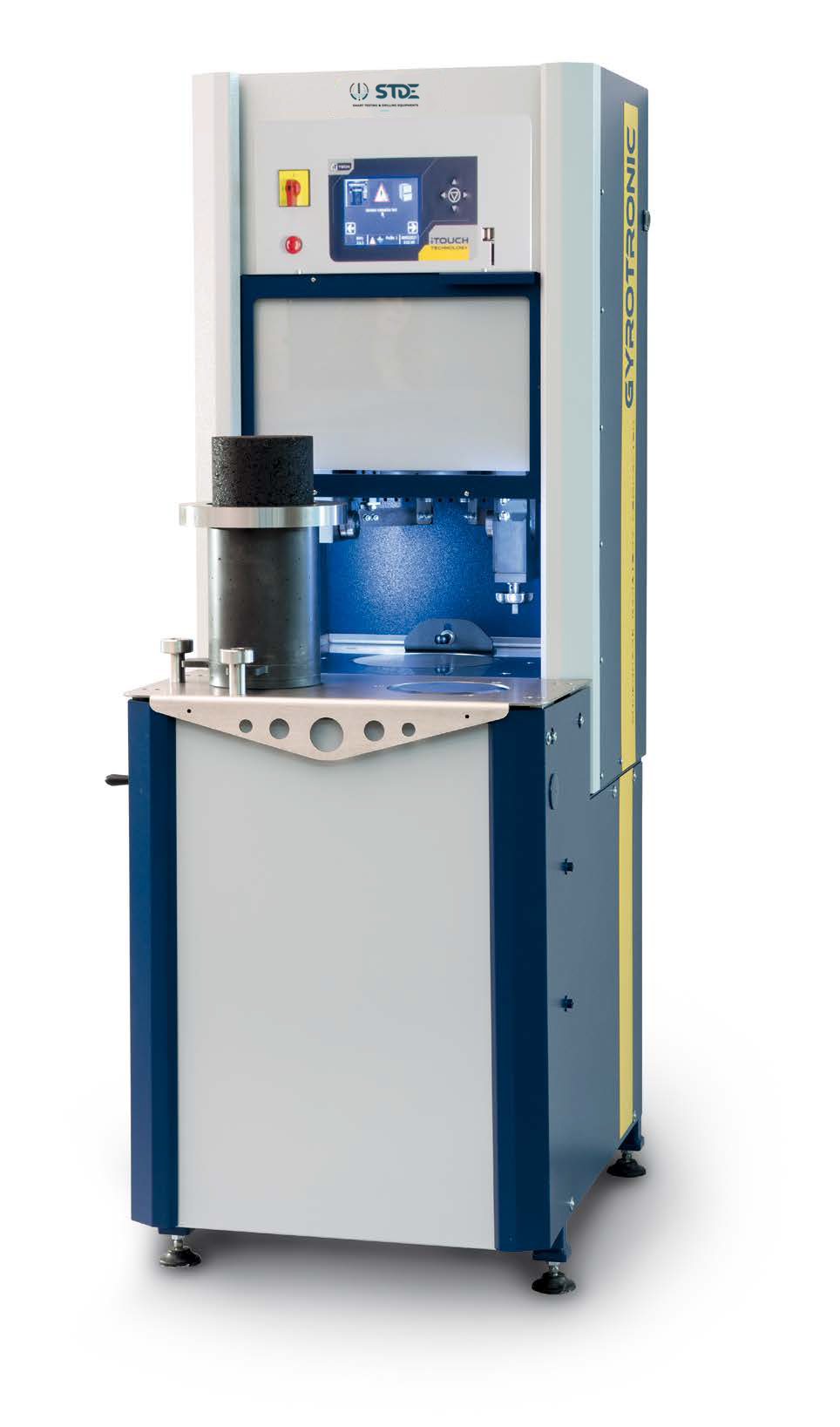

Compacteur giratoire ASTM et AASHTO

Référence : STDMB041

  • COMPACTEUR GIRATOIRE

CARACTÉRISTIQUES PRINCIPALES :

COMPACTEUR GIRATOIRE « NOUVELLE GÉNÉRATION » SELON ASTM D6925, AASHTO T312 ET SHRP M-002
La Presse à Cisaillement Giratoire (PCG) encore appelée Compacteur Giratoire, a été conçue pour simuler et reproduire les conditions de compactage du chantier, en jouant notamment sur les caractéristiques de maniabilité et de compacité des enrobés bitumineux.
Les données de l’essai sont également utiles pour les caractéristiques volumétriques et mécaniques de l’enrobé. Outre les enrobés à chaud classiques, cet équipement peut accommoder les enrobés à l’émulsion de bitume avec un moule présentant des perforations adaptées au rejet d’eau pendant le compactage.
La machine est calibrée en usine et l’angle de rotation est préréglé à 1,16° en conformité avec les normes ASTM et AASHTO.

Caractéristiques techniques :
– Châssis en acier très rigide assurant un contrôle excellent de l’angle.
– Action électro-pneumatique avec régulateur asservi.
– Unité de commande électronique avec écran couleur tactile, qui fonctionne comme un PC standard basé sur le système d’exploitation Windows. L’interface à écran tactile permet une installation facile des paramètres d’exécution automatique et immédiate de l’essai, acquisition de données, de traitement, de graphiques et de fichiers.
– Mémoire de stockage illimité avec 2 ports USB et 1 carte SD.
– Taille de l’échantillon compacté : diamètres 100 et 150 mm, et hauteur de 0 à 200 mm pour les deux tailles.
– Dimensions internes des moules : diamètres 100 et 150 mm, et hauteur 250 mm pour les deux tailles.
– Angle de rotation : réglable de 0 à 2,4°.
– Nombre de cycles (giratoire): réglable de 1 à 5000.
– Taux de Giration: réglable de 5 à 60 cycles de travail / min (30 cycles / min demandées par les normes).
– Charge verticale sur l’éprouvette de diamètre 150 mm : réglable de 10 à 1000 kPa (1000 kPa avec compresseur 10 bars, 900 kPa avec compresseur 9 bars, 800 kPa à compresseur 8 bars, 700 kPa compresseur 7 basr ).
– Charge verticale sur le spécimen de diamètre 100 mm : réglable de 23 à 1500 kPa (avec compresseur 7 bar).
– La charge verticale sur l’échantillon est contrôlée et ajustée automatiquement par le système électronique.

Modes de fonctionnement :
– Compactage de l’échantillon en fonction du nombre de tours sélectionné.
– Compactage de l’échantillon après avoir atteint la hauteur choisie.
– Compactage de l’échantillon après avoir atteint la densité sélectionnée.
– Acquisition de données : nombre de rotations, hauteur des échantillons, angle de rotation, charge appliquée (pour assurer des tolérances demandées par les normes)
– Nécessite de l’air comprimé, au moins 7 bars.
– Alimentation : 230V, 1ph, 50Hz, 1000W.
– Dimensions : 640 x 500 x h1000 mm.
– Poids : environ 240 kg.

Les accessoires suivants ne sont pas inclus et doivent être commandés en option :
– Large plan de travail (STDMB041-20).
– Extracteur d’éprouvette pneumatique automatique intégré (STDMB041-23).
– Banc intégré pour balance (STDMB041-26).
– Moule cylindrique Ø100 mm (STDMB041-05).
– Moule cylindrique Ø150 mm (STDMB041-06).
– Moule cylindrique perforé Ø100 mm pour compactage à froid (STDMB041-08).
– Moule cylindrique perforé Ø150 mm pour compactage à froid (STDMB041-09).
– Piston supérieur pour moule cylindrique Ø100 mm (STDMB041-11).
– Piston supérieur pour moule cylindrique Ø150 mm (STDMB041-12).
– Lot de 2 pièces métalliques pour moule cylindrique Ø100 mm (STDMB041-13).
– Lot de 2 pièces métalliques pour moule cylindrique Ø150 mm (STDMB041-14).
– Lot de 100 filtres papier pour moule cylindrique Ø100 mm (STDMB041-15).
– Lot de 100 filtres papier pour moule cylindrique Ø150 mm (STDMB041-16).
– Piston creux pour la stabilisation et la maturation des éprouvettes de compaction giratoire de Ø100 mm (STDMB041-17).
– Piston creux pour la stabilisation et la maturation des éprouvettes de compaction giratoire de Ø150 mm (STDMB041-18).
