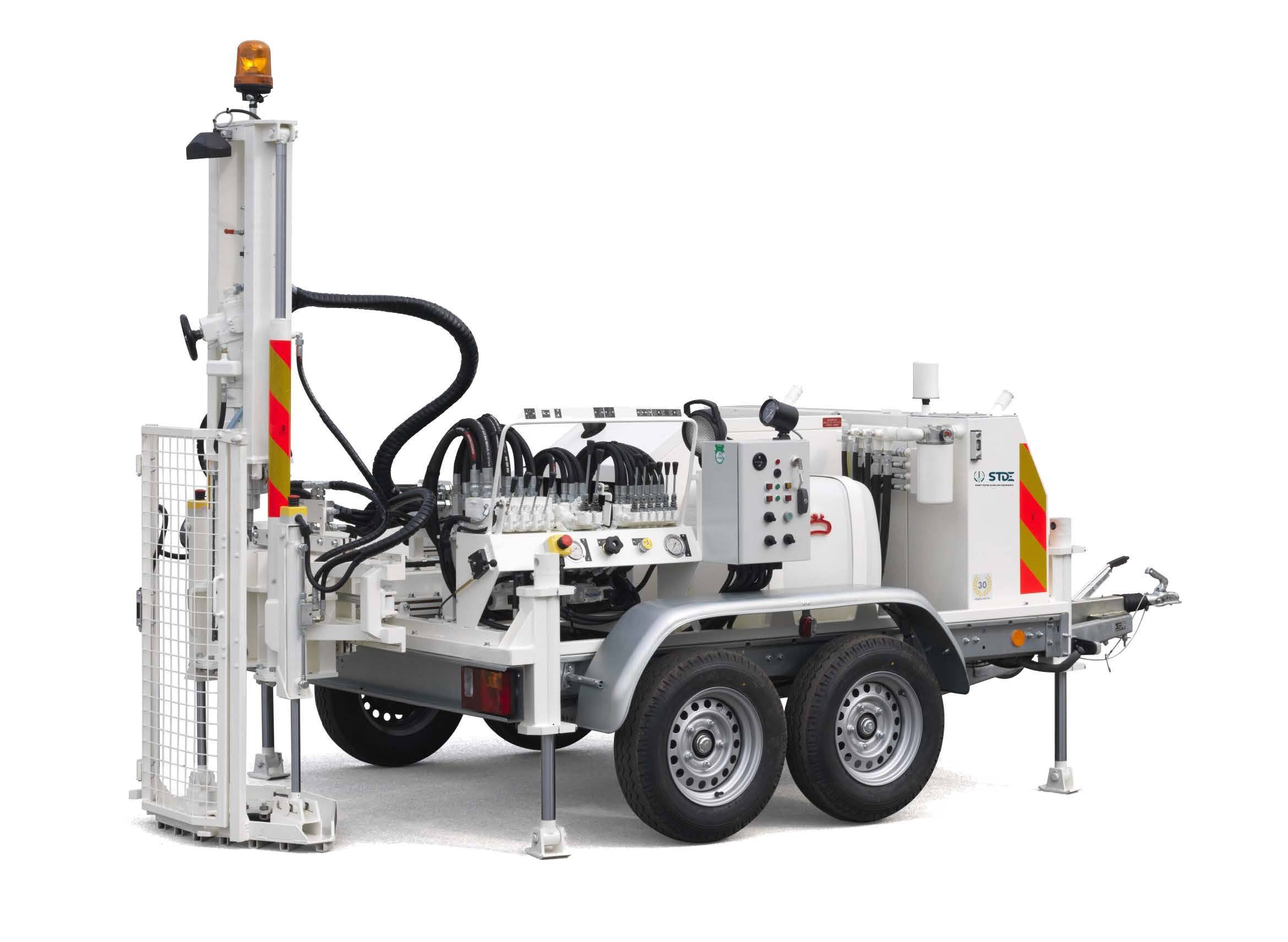

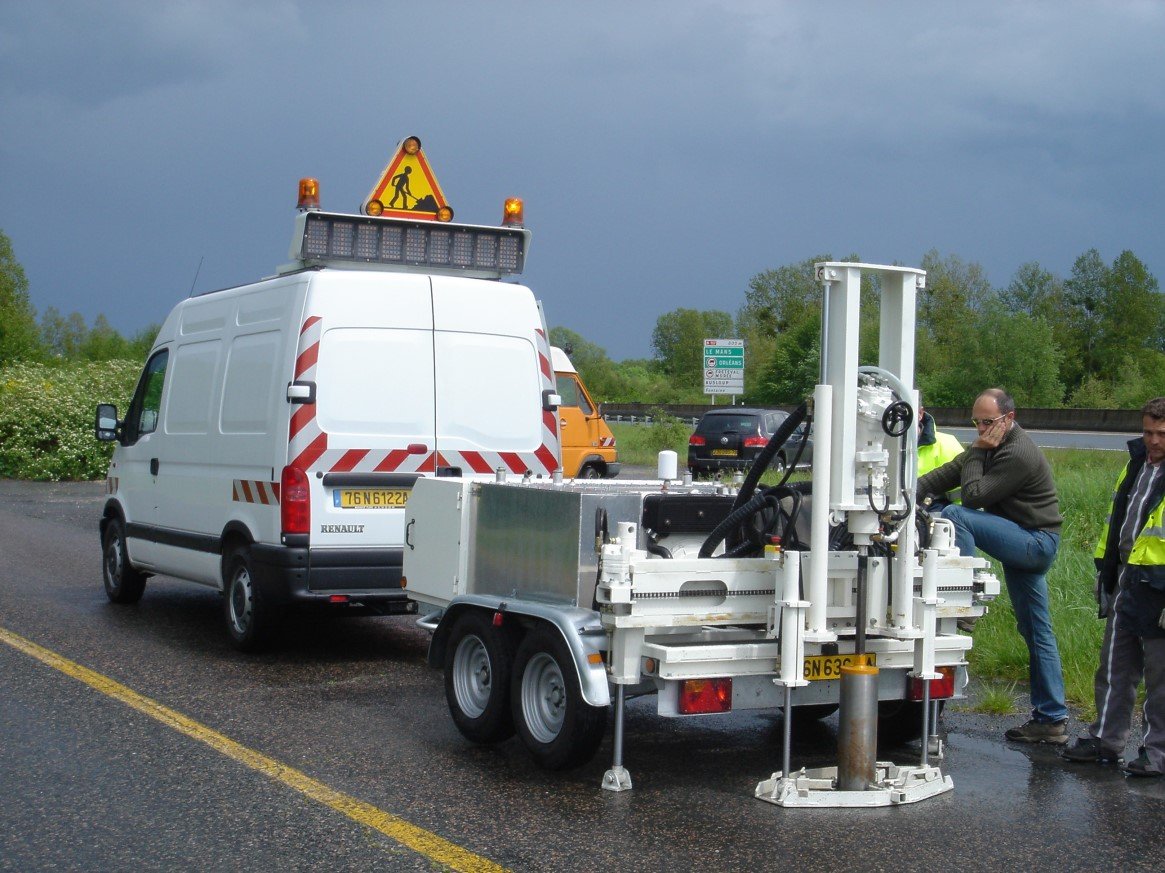

Machine géotechnique SD 140 CR

  • MACHINE GEOTECHNIQUE SD 140 CR

CARACTÉRISTIQUES PRINCIPALES :

TETE DE ROTATION :

  • Moteur à cylindrée variable
  • Arbre de rotation, sortie 1’’1/4 NPT (raccord carottier universel)
  • Touret d’injection intégré
  • Marteau hydraulique 220 joules / 800 cps/min, monté sur un chariot de frappe au retrait
  • Performances : Couple maxi : 90 m/kg à 250 T/min
  • Vitesse maxi : 900 T/min à 25 m/kg

SYSTÈME D’INJECTION :

  • 2 réservoirs d’eau de 150 litres chaque
  • 1 pompe électrique débit de 0 à 17 l/min
  • 1 vanne de régulation sur touret d’injection
  • 1 vanne de vidange rapiden

CAGE DE SÉCURITÉ « UFCMF » EN 16228 :

  • Cage fermée : toutes fonctions à 100 %
  • Cage ouverte : Rotation et Translation en mode dégradée
  • Porte de la cage en 1 partie avec capteur associé
  • Coup de poing d’arrêt d’urgence

BÂTI DE CAROTTAGE :

  • Translation par vérin de course de 1000 mm
  • Guidage par galets
  • Poussée : 12 Kn
  • Traction : 60 Kn
  • Dispositif de calage AR à 2 vérins hydrauliques et centreur réglables
    de 60 à 300 mm
  • Effacement hydraulique de 200 mm pour travail au treuil

GROUPE DE PUISSANCE HYDRAULIQUE :

  • Moteur DIESEL YANMAR de 35 cv
  • Capotage insonorisant
  • Pompe de rotation : à pistons, circuit fermé
  • Autres pompes : à engrenages

PUPITRE DE COMMANDES :

  • Située à l’arrière gauche de la machine
  • Distributeur de rotation avec vanne de réglage de débit
  • Régulateur de vitesse descente, d’effort sur outil
  • Manomètres de contrôle de la rotation et de l’effort sur outil
  • Arrêt d’urgence sur moteur thermique

POIDS DE LA MACHINE STANDARD : PTC 2000 Kg
