Enregistrement des paramètres de forages

Référence : STDJLBAP160

  • Enregistrement des paramètres de forages
  • Enregistrement des paramètres de forages

PRÉSENTATION :

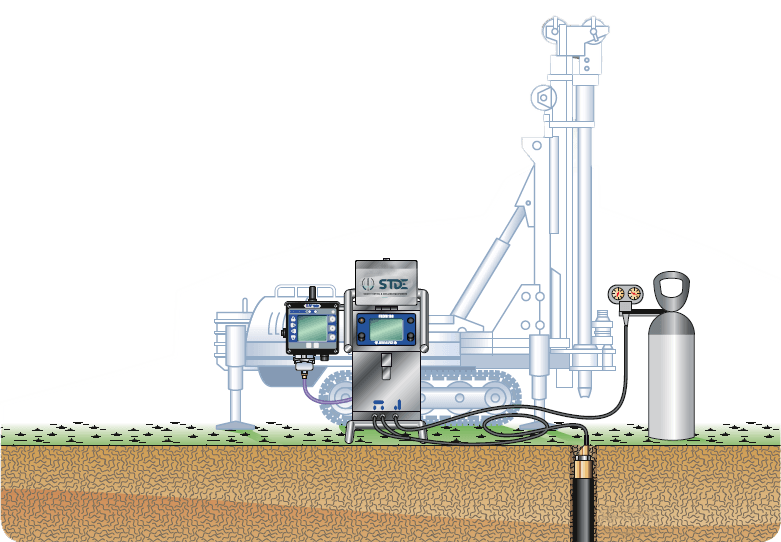

L’enregistrement des paramètres de forage (ou diagraphies instantanées) consiste à mesurer et enregistrer en fonction de la
profondeur une ou plusieurs grandeurs physiques pendant le forage.

INSTRUMENTATION POUR LES PARAMÈTRES DE FORAGE :

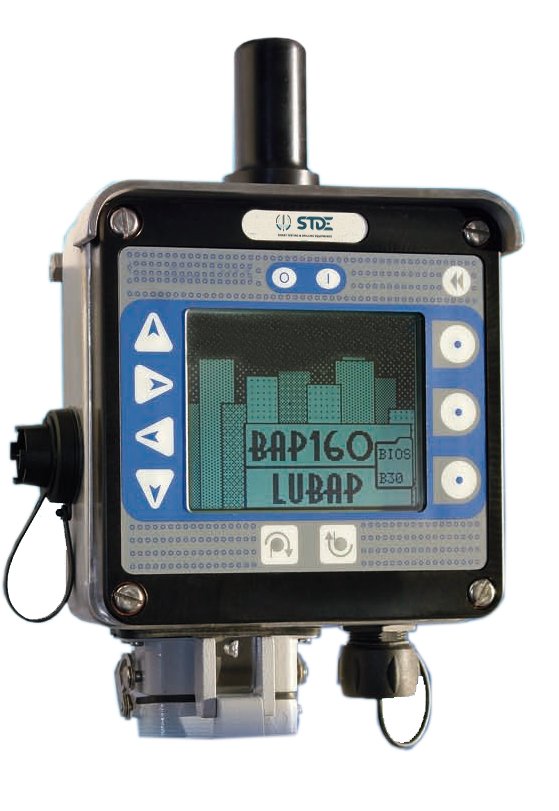

  • Logé dans un boîtier métallique inoxydable robuste, étanche aux eaux de ruissellement, le BAP est muni d’un écran LCD en face avant pour la lecture des paramètres.
  • Les paramètres sont simultanément affichés à l’écran et stockés dans la mémoire interne du BAP pour traitement sur PC par le logiciel EXEPF.
  • Les données enregistrées peuvent être directement transférées via Internet par le MEMOTEL interne de l’appareil ou sur clé USB.

LOGICIEL D’EXPLOITATION EXPEF :

Principales fonctions du logiciel d’exploitation EXEPF :

  • Importation automatique ou manuelle des mesures de paramètres de forage.
  • Lecture des clés USB.
  • Exploitation et interprétation des mesures.
  • Édition et mise en forme des mesures.
  • Réalisation de coupe de sondage.
  • Représentation des essais de vides (ECL).
  • Représentation de paramètres composés (paramètres calculés).

TYPES DE MESURES

  • La profondeur.
  • La vitesse d’avancement.
  • La vitesse de rotation.
  • Le couple de rotation.
  • La pression sur l’outil.
  • La pression de retenue
  • La pression et le débit du fluide d’injection.
  • L’inclinaison X et Y.
  • La vibration réfléchie.
