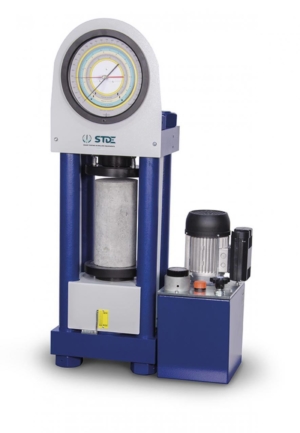

Machine de compression 1300 kN à commande manuelle, 2 jauges

Selon les normes : NF P18-411 |  ASTM C39 | BS 1610 | AASHTO T22

Référence : STDMC021

  • Machine de compression

MACHINE D’ESSAI DE COMPRESSION 1300 KN (CLASSE A) À 4 COLONNES HAUTE RIGIDITÉ, ÉQUIPÉE D’UNE POMPE HYDRAULIQUE MANUELLE ET D’UN SYSTÈME DE MESURE A DOUBLE ÉCHELLE POUR LECTURE DIRECTE SUR 2 MANOMÈTRES DE LA FORCE APPLIQUÉE ET DE LA RÉSISTANCE DES ÉPROUVETTES BÉTON

CARACTÉRISTIQUES PRINCIPALES :

Machine de compression de 1300 kN à  4 colonnes hautes rigidité, avec dispositif de pompage hydraulique manuel et lecture directe de la résistance des éprouvettes béton sur 2 manomètres à double graduation (kN et N/mm2).
Le manomètre de gauche dispose d’une échelle allant jusqu’à 1500 kN et permet de réaliser des essais de compression sur des éprouvettes béton Ø16xH32 cm sans besoin de disque d’espacement ainsi que sur d’autres éprouvettes cylindriques (Ø15xH30 cm, Ø11xH22 cm, Ø10xH20 cm) ou cubiques (15x15x15 cm, 10x10x10 cm) avec des cales d’espacement adaptées.
Le manomètre de droite dispose d’une échelle allant jusqu’à 600 kN et est donc plutôt dédié aux essais nécessitant des forces de compression plus basse comme par exemple les essais de fendage ou les essais de flexion.

Caractéristiques techniques :
– Bâti haute rigidité à 4 colonnes massives.
– Étalonnage en classe 1 (ou A) : erreur inférieure à ± 1% dans la gamme de charge de 130 à 1300 kN.
– Manomètre analogique à tube Bourdon Ø250 mm pour essais de 0 à 1300 kN avec lecture sur graduation extérieure par pas de 4 kN . Il présente par ailleurs 3 graduations intérieures dédiées en N/mm2 (ou MPa) :
* échelle de 0 à 75 MPa pour les éprouvettes Ø16 x H32 cm, par pas de 0,5 MPa.
* échelle de 0 à 85 MPa pour les éprouvettes Ø15 x H30 cm, par pas de 0,5 MPa.
* échelle de 0 à 61 MPa pour les éprouvettes cubiques 15 x 15 x 15 cm, par pas de 0,25 MPa.
– Manomètre analogique à tube Bourdon Ø250 mm pour essais de 0 à 600 kN avec lecture sur graduation extérieure par pas de 2 kN.
– Mémorisation de la charge maximale (les manomètres dispose d’un système à double aiguille, la première indiquant le niveau de charge en temps réel et la seconde restant sur le niveau maximal de charge atteint lors d’un essai).
– Plateaux de compression : Ø216 mm.
– Distance entre plateaux : 336 mm.
– Course du piston : environ 55 mm.
– Sécurité de surcourse piston.
– Application manuelle de la charge par pompe manuelle hydraulique.
– Réserve d’huile hydraulique avec contrôle de niveau.
– Sécurité de surcourse piston.
– Plateaux de compression : Ø216 mm.
– Distance entre plateaux : 336 mm.
– Course du piston : environ 55 mm.
– Protections anti-projections frontale (porte) et dorsale en polycarbonate transparent avec sécurité d’ouverture de porte
(en option).
– Socle de rehaussement en acier (en option).
– Alimentation: 230V, monophasé, 50 Hz / 750W.
– Dimensions : 630 x 350 x 1260 mm.
– Poids : environ 520 kg.
Livrée avec son certificat de calibration usine.
