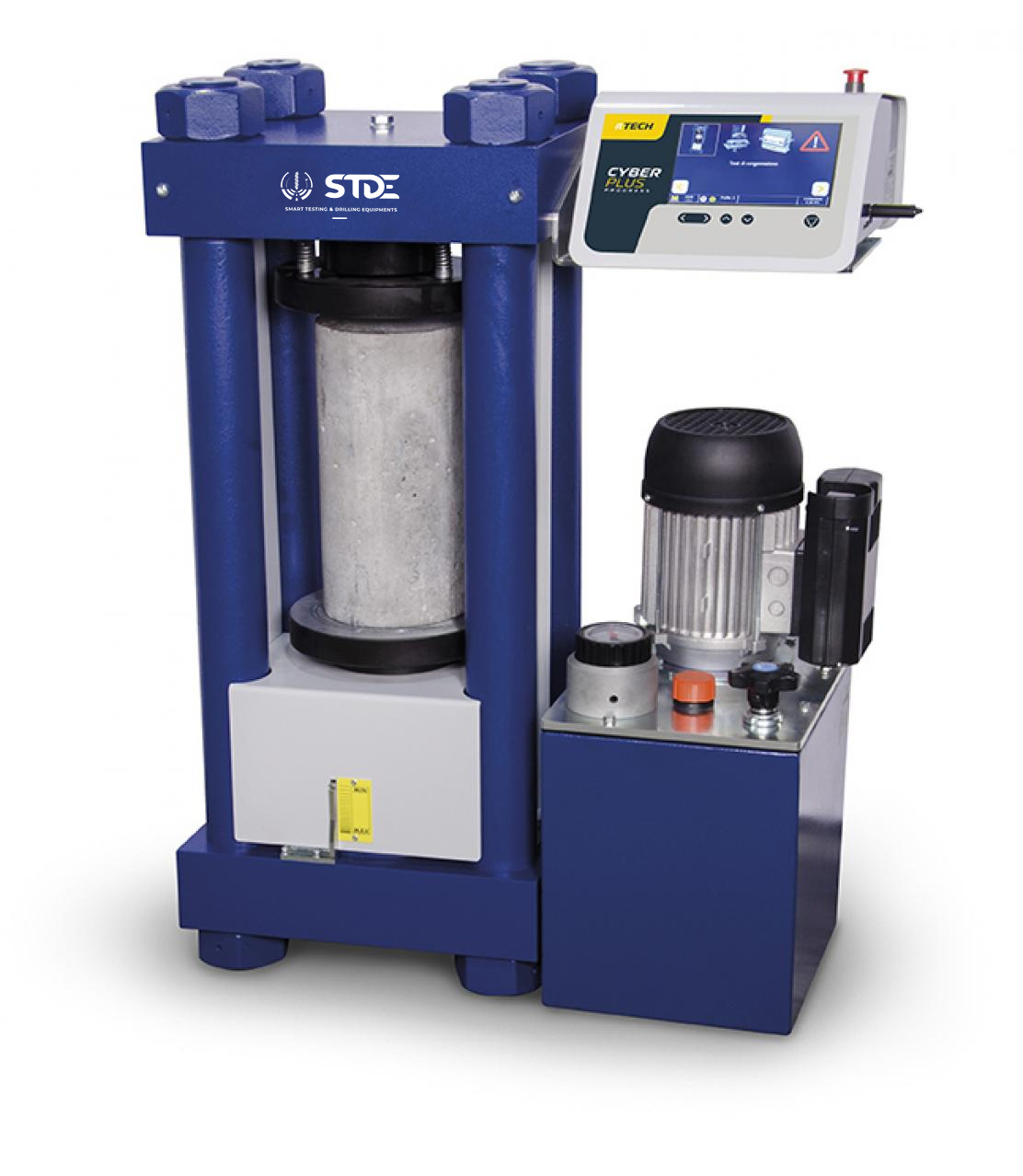

Machine de compression 1300 kN semi-automatique, Cyber-plus évolution

Selon les normes : NF P18-411 |  ASTM C39 | BS 1610 | AASHTO T22 | GOST 10180-2012

Référence : STDMC024N

  • Machine de compression 1300 kN semi-automatique

PRESSE BÉTON SEMI-AUTOMATIQUE 1300 KN (CLASSE A) À 4 COLONNES HAUTE RIGIDITÉ, POUR ESSAIS SUR CUBES JUSQU’A 150 MM DE CÔTÉ ET ÉPROUVETTES CYLINDRIQUES JUSQU’A Ø160 X 320 MM

CARACTÉRISTIQUES PRINCIPALES :

Machine d’essai de compression semi-automatique de classe A à cadencemètre électronique, pour essais sur éprouvettes béton cylindriques (max Ø16 x H32 cm) et cubiques (max 15 cm de côté), selon les normes NF P18-411, ASTM C39 et BS 1610.
Ensemble comprenant un bâti de compression + un groupe de pompage hydraulique à pilotage manuel de la charge + un système numérique d’acquisition et de traitement de données, d’affichage et de pilotage semi-automatique.

Bâti haute rigidité à 4 colonnes :
– Mesure de la résistance en compression sur éprouvettes béton avec application d’une force jusqu’à 1300 kN en Classe A (erreur inférieure à ± 1% dans la gamme de charge de 130 à 1300 kN).
– Ecart entre colonnes : 270 mm.
– Espace d’essais avec plateaux de compression de Ø216 x 40 mm rectifiés (planéité à ± 0,03 mm) et durcis (dureté autour de 60 HRC).
– Distance max entre plateaux : 336 mm.
– Course du piston : environ 55 mm.
– Dispositif d’arrêt immédiat du piston après la rupture de l’éprouvette ou à l’approche de sa course maximum afin d’éviter qu’il ne soit expulsé de son logement (sécurité de surcourse piston).
– Réserve d’huile hydraulique avec contrôle de niveau.
– Dimensions du bâti : environ 900 x 730 x 280 mm.
– Poids du bâti : environ 600 kg.
Groupe Hydraulique à pilotage manuel :
– Groupe de pompage électrique multi-pistons à 3 éléments assurant un fonctionnement silencieux et continu à basse pression, avec pilotage manuel de la vitesse de montée en charge permettant l’application de la force régulière et sans à coups.
– Puissance : 750 W.
– Alimentation électrique : 230V, monophasé, 50 Hz.
– Poids : environ 40 kg.
Console d’acquisition et de pilotage à écran tactile :
– Grand écran LCD tactile couleur 7 » Haute Résolution (800 x 480 pixels).
– Environnement Windows « Embedded », interface intuitive (icones).
– Visualisation de la charge en temps réel et de la durée d’essai.
– Affichage graphique de la courbe Force=f(temps).
– Mémorisation de la force maximale atteinte,
– Calcul de la résistance.
– Cadencemètre électronique avec affichage de l’écart en % entre le taux de charge souhaité et effectif (de -25% à +25%).
– Détection de rupture en fin d’essai.
– Entrée dans les essais de compression, flexion et fendage à partir d’icônes directement à l’écran.
– Mémorisation des types d’éprouvettes.
– Programme automatique d’étalonnage ou de vérification permettant une erreur d’exactitude relative inférieure à 1% et une erreur de répétabilité relative inférieure à 1%.
– 8 entrées analogiques pour liaisons avec différents capteurs.
– 2 sorties USB pour transfert des données.
– 1 prise ethernet permettant la mise à jour à distance.
– 1 port SD Card.
– 1 port RS232.
